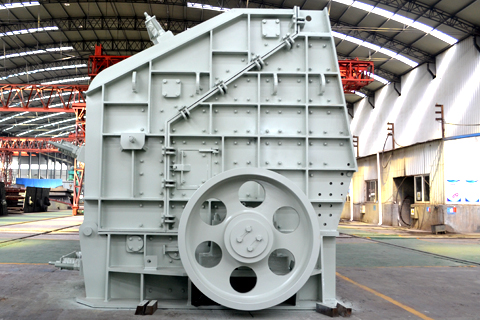

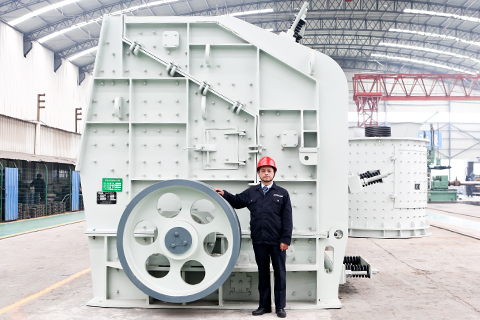

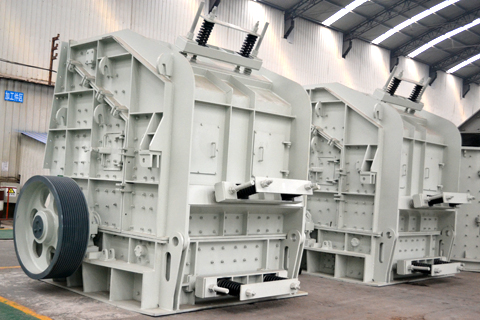

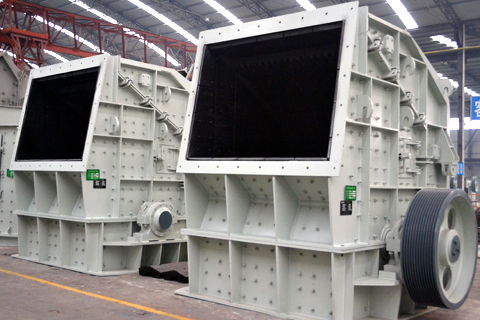

反击式破碎机介绍

　　反击式破碎机系列产品是吸收国内外先进技术后优化设计而成，可处理粒度不大于60-800mm的坚硬岩石，产品粒度80%小于30mm，具有破碎比大、破碎效率高、维修方便，运行费用低，破碎后物料呈立方体颗粒、耐磨件使用寿命长等特点，产品呈立方体，是高等级公路路面及水电行业用骨料的优选设备，推广使用后为用户取得了明显的经济效益。

　　反击式破碎机主要适用与矿山开采、建筑用料、高速公路路基、水电水坝等行业，破碎抗压强度不超过300MPa、莫氏硬度小于8级的各种石料，如石灰石、玄武岩、花岗岩、炉渣、水泥块等石料。本机不宜破碎含水分过高的矿石或粘料。

反击式破碎机工作原理

　　反击式破碎机主要有前架体、后架体、下架体、转子部件、转动装置、液压站等六大部件组成。

　　反击式破碎机进入工作指令后，电源接通、电动机开始加速旋转，并通过三角皮带带动转子旋转。

　　10分钟后，石料通过运输带、进料口进入第一破碎腔，被高速旋转的转子板锤相撞击，按照碰撞理论设计的转子能使小于300mPa的大石料破碎为小块，加之它们碰撞后又反击到反击板的衬板上，以及石料间的相互碰撞，大部分石料应在此腔内粉身碎骨。偶尔一些难以破碎的大石料经第一腔的各种打击后，也出现各种纹理及裂纹，它们在转子的推动下推开第一闸门，进入第二破碎腔，进入第二腔的大小石料在转子的离心力作用下，撞击到第二反击板上，此时，石料的速度较第一腔又增加了ω 倍，使小石料能进一步破碎成更小的石料。当破碎后的石料小于第三反击板的栅孔宽度时，石料即可通过这些栅孔漏出，大于栅孔的石料在第三破碎腔进一步破碎成成料而通过第三闸门排出。

反击式破碎机产品知识

　　反击式破碎机转子部件：转子是由转子体焊接件、合金钢复合锤头以及楔形夹紧块、紧固件等组成。板锤紧靠在板锤座上，并用楔形夹紧块夹紧。本结构特点之一是破碎效率高，能避免进料不均匀而引起的噎车、停车、慢车等现象。楔形夹紧块会随着转子转速的升高而产生更大的夹紧力，进而避免由于紧固件连接不牢而造成的锤头掉落现象。

　　反击板结构及调整：PF系列硬岩反击破碎机设有两、三个反击板，它们通过架体上的锥轴悬挂在机体上，第一、二反击板的结构相同，第三反击板为栅状结构，栅状反击板的功能主要是将已加工成形的石料漏出，以免石料的过粉现象(大于PF1315以上型号设有第三道反击板)。反击板与转子锤头外缘的间隙象闸门一样，阻止规格以外的大石料通过，决定着石料的加工粒度及产量。

　　反击板与板锤外缘间隙的调整：调整第反击板与锤头外缘之间的小间隙(按推荐数据调整)，必须停止破碎机运转，等待转子停转后方可进行间隙的调节。从观察窗口测量间隙情况并用手转动转子使锤头与反击板衬板之间为小间隙时，方可进行测量，经多次反复调整得到理想间隙后(左右间隙一样)，将间隙值记录备案。拧动(微动)左右调节螺母，感觉并确认其拧紧力矩相等后，调节螺母不再转动。调整第反击板与锤头外缘之间的间隙变大与以上调整小间隙相反的布骤来调整。

　　反击破传动部分的安装：传动部分是破碎机的动力源，它由电机带轮及滑轨部件组合而成。(因各用户现场安装位置情况不同，本机出厂时不配传动三角带防护罩，但为使用安全，主机、电机安装就位后，建议用户安装三角带防护罩)。

　　反击式破碎机常见故障原因及排除方法：

	故障内容	可能产生的原因	排除方法
1	振动异常	1.1 物料过大	1.1 检查进料尺寸
		1.2 磨损不均	1.2 更换板锤
		1.3 转子不平衡	1.3 校平衡、配重
		1.4 基础处理不当	1.4 检查地脚及基础并紧固、加固
2	轴承发热	2.1 轴承缺油	2.1 及时加油
		2.2 加油过多	2.2 检查油位
		2.3 轴承损坏	2.3 更换轴承
		2.4 上盖过紧	2.4 调节螺栓，松紧适度
3	出料粒度大	3.1 板锤磨损	3.1 调头或更换
		3.2 板锤与反击板间隙大	3.2调整间隙为15-20mm
		3.3 进料粒度大	3.3 控制大料
4	皮带翻转	5.1 皮带磨损	5.1 更换三角带
		5.2 皮带轮装配问题	5.2 调整在同一平面
		5.3 三角带内在质量	5.3 更换

反击式破碎机技术参数

型号规格	进料口尺寸(mm)	进料粒度（mm）	转子尺寸(mm)	处理能力(t/h)	功率(kw)	外形尺寸（mm）
PF-1007V	400×730	250	Ф1000×700	20～40	55	2400×1560×2660
PF-1010V	400×1080	300	Ф1000×1050	60～90	75	2440×2250×2630
PF-1210V	400×1080	350	Ф1250×1050	70～120	132	2700×2340×2900
PF-1214V	400×1430	350	Ф1250×1400	80～140	132/160	2700×2690×2890
PF-1315V	860×1520	350	Ф1320×1500	150～200	220	3100×3280×2670
PF-1320V	860×2030	500	Ф1320×1200	200～280	315	3329×3205×3279
PF-1416V	1052×1652	500	Ф1420×1600	280～350	355/280	4905×3154×2613
PF-1520V	2040×1315	700	Ф1512×2000	350～450	400/450	3849×3422×3649
PF-1620V	2040×1315	700	Ф1612×2000	450～550	500	3949×2520×3426
PF-1820V	1620×2040	700	Ф1800×2000	550～700	630/710	4471×3250×4008
PF-2022V	1660×2460	800	Ф2018×2238	800～1000	900	4800×4740×4180
PF-2024V	1800×2430	1200	Ф2000×2400	800～1100	1120	4800×4740×4180
