单段锤式破碎机产品介绍

　　DPC系列单段破碎机适用于破碎抗压强度<150MPa的各种脆性矿石，如石灰石、页岩、石膏、煤、泥质粉砂岩以及石灰石和粘土的混合料。2008年，郑州鼎盛公司成功研发并制造出国内单段锤式破碎机2DPC2325，在产量、产品尺寸、转子规格和锤头个数等方面均打破国内纪录。

　　和传统的多级破碎工艺相比较，单段锤式破碎机只需一段破碎就可将采场运来的原石破碎成小于25mm左右的石料提供给下一道工序，这样既可减少投资又可降低运转费用。对破碎生产线来说，只要被破碎矿石的物理性质适合，选用这种机型的破碎机是非常经济的，因为它投资省，管理、操作、维修方便，并能改善劳动强度。

　　有些单段锤式破碎机，在雨季运行时很容易被潮湿的泥土所堵塞。而郑州鼎盛公司生产的、具有特殊结构的DPC单段破碎机就减少被堵塞的可能;且不慎混入机内杂物如：钎子、钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏设备的事故。这种特别设计的腔型和转子结构，可使锤头的动能有力地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。

　　各种机型的锤式破碎机，通常在喂料机全宽度正面喂料情况下才能发挥正常作用。物料由悬挂破碎机转子上并高速旋转的锤头破碎。进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据破碎机主电机的负荷状态而进行调节，如果电机所受负荷超过某值，给料机就会停止供料直至载荷恢复至正常状态。

单段锤式破碎机性能特点

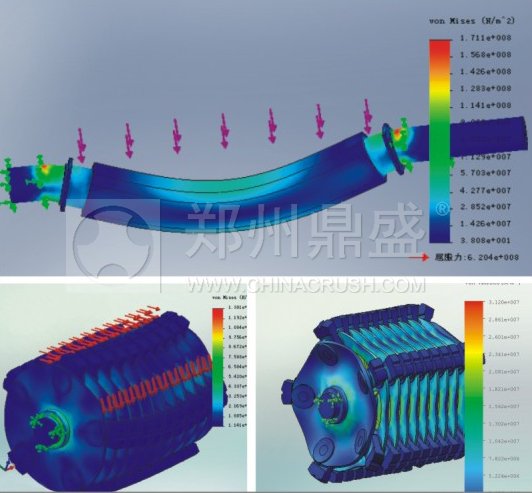

　　破碎机的核心是转子，好转子要有好锤头。近年来，我公司不断吸收新技术，对破碎机关键部件进行优化设计，使其更加耐用。锤式破碎机这是主轴的拓普优化过程，经过有限元分析计算，主轴由原来的方形改为圆形，重量大大减轻，结构静动特性更加符合总体性能要求。这是我公司改良型转子的锤盘，综合受力后的应力云图。结构的改变使该部位的主应力大幅度下降。设计师可根据严格的计算数据进行结构的各种优化。

　　1、采用我公司自主研发的具有国际先进水平的AMC复合材料，商品名“大金牙”锤头，比优质Mn18Cr2MoNbRe提高寿命50-150%;

　　2、采用我公司“石打石”破碎腔型改造使得物料自破比例大大增加，有效降低锤头、篦板磨损负荷;

　　3、转子采用WHM二步法超硬表面熔敷技术，比常规耐磨焊条堆焊寿命提高2倍以上;

　　4、主轴采用军工高强度火炮钢/真空双炼强度富余4-5倍;

　　5、全新篦板缝优化设计，出料顺畅，粒度细，均匀，稳定，篦板寿命长。

单段锤式破碎机产品说明

　　单段锤式破碎机主要由破碎机转子、破碎机壳体、破碎板、排料篦子、排铁门和驱动部分等组成。

　　1　破碎机转子。转子是破碎机的核心部件，它由锤盘、端盘、隔环、锤头、锤轴、方截面主轴、皮带轮、轴承和轴承座等组成。转子主轴采用优质合金钢为材料，并锻造成正方形以满足破碎大物料和传递大扭矩的需要。盘体和隔环相间套在主轴上，由弹簧销贯通紧固。双列向心滚子轴承能够承受很大的冲击载荷和大跨度安装。皮带轮安装于轴端，锤头悬挂于锤盘之间，是全回转型的，当锤头遇到大块矿石不能一击而碎时，它能完全退避到锤盘之中，并确保转子运转平稳。锤头由锰铬合金钢铸成，具有高耐磨性和抗冲击能力，当它的一边磨损之后，可以换边使用。锤盘边缘堆焊耐磨合金材料，锤头可根据矿石的物理性能和所需出料粒度进行不同的排列。

　　2　壳体。壳体由下壳体、带进料口的上壳体(I)及上壳体(II)组成(见图14)，下壳体前后墙板上开有检修门，供抽取排料篦子和排铁门之用。凡与矿石接触的内表面均有衬板保护以免磨损。上壳体(II)与下壳体铰接，只需卸下它与相关件的结构螺栓，就可使之开启露出转子，以便更换衬板、锤头或取出转子，上壳体(II)正面有观察门，用于检查和紧固破碎板的连接螺栓。

　　3　破碎板。破碎板位于转子的正前方，水平中心线以上，它的上端铰接于上壳体上，下端用调节螺杆固定。破碎板与转子工作圆之间的间隙尺寸影响着进入排料带的物料粒度，通常这里的间隙要保持与排料尺寸大致相等，齿状破碎板由高锰钢铸造。

　　4　排料篦子。排料篦子安装与转子紧底下，其包围角度为135o，它和转子工作圆之间的间隙可进行调节，在进料处此间隙不宜大于排料粒度的1.2倍，其中部和尾部应减少到与进料尺寸相当。排料篦子由几块铸造高锰钢篦板组成，按圆周向排列的篦条间隙通过面积大，因此易卸掉念湿的物料。

　　5　排铁门。排铁门铰接于下壳体上，并位于排料篦子的后方，当排料篦子需要调节时，它可做相应的调整，当有异物进入时，它可在离心力作用下被挤开并将异物立刻排出，继后在重锤作用下自动闭合，从而防止为破碎物料的泄漏。当允许的排料粒度较大时，可以不装排铁门。

1
2
3
4
5
6
7
8

单段锤式破碎机技术参数

型号	转子尺寸(mm)	处理能力(t/h)	锤头数量	进料口 (mm)	入料粒度(mm)	出料粒度 (mm)	配套功率 (kw)	设备重量(t)
DPC 1412	Φ1420*1194	80-150	28	1290*1320	500500800	90%≤25	200	25
DPC 1616	Φ1650*1630	150-220	32	1500*1785	800800900	90%≤25	355	43
DPC 1818	Φ1850*1730	240-400	40	1755*1780	8008001000	90%≤25	560	67.5
DPC 2018	Φ2018*1802	350-450	40	2040*1860	100010001000	90%≤25	710	81
DPC 2022	Φ2018*2227	400-600	50	2228*2460	100010001200	90%≤25	800	110
DLPC 2022-1	Φ2018*2227	600-800	50	2228*2460	100010001500	90%≤25	800	120
DLPC 2022-2	Φ2018*2227	700-900	50	2228*2460	100010001500	90%≤25	800	130
2DPC 1818	Φ1850*1890	800 -1000	40*2	2030*2080	110011001500	90%≤75	630*2	148
2DPC 2022	Φ2018*2237	1200 -1500	50*2	2670*2460	100010001500	90%≤75	800*2	145
2DPC 2325	Φ2300*2508	1600 -2000	66*2	3065*2666	110011001500	90%≤75	1125*2	204
