反击式破碎机

PF系列大型单段反击破碎机抗压强度可达350MPa,适用于处理粒度不大于60-800mm的各种坚硬岩石(如花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铝矾土、混凝土、炉渣等),产品粒度80%小于30mm,具有破碎比大、破碎效率高、维修方便、运行费用低等特点。

【生产能力】:20-3000t/h

【进料粒度】:≤1200mm

  • PF反击式破碎机
  • PF反击式破碎机
  • PF反击式破碎机
  • PF反击式破碎机
上一个
  • PF反击式破碎机
  • PF反击式破碎机
  • PF反击式破碎机
  • PF反击式破碎机
下一个

反击式破碎机介绍

反击式破碎机系列产品是吸收国内外先进技术后优化设计而成,可处理粒度不大于60-800mm的坚硬岩石,产品粒度80%小于30mm,具有破碎比大、破碎效率高、维修方便,运行费用低,破碎后物料呈立方体颗粒、耐磨件使用寿命长等特点,产品呈立方体,是高等级公路路面及水电行业用骨料的良好选择设备,推广使用后为用户取得了明显的经济效益。

反击式破碎机

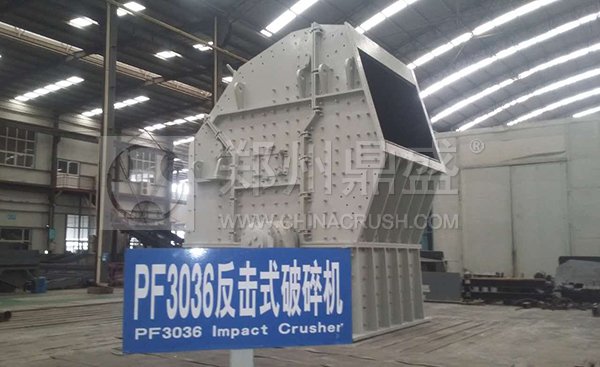

图为郑州鼎盛公司成品库内的PF3036大型反击式破碎机

  反击式破碎机主要适用与矿山开采、建筑用料、高速公路路基、水电水坝等行业,破碎抗压强度不超过300MPa、莫氏硬度小于8级的各种石料,如石灰石、玄武岩、花岗岩、炉渣、水泥块等石料。本机不宜破碎含水分过高的矿石或粘料。

大型石子专用反击破

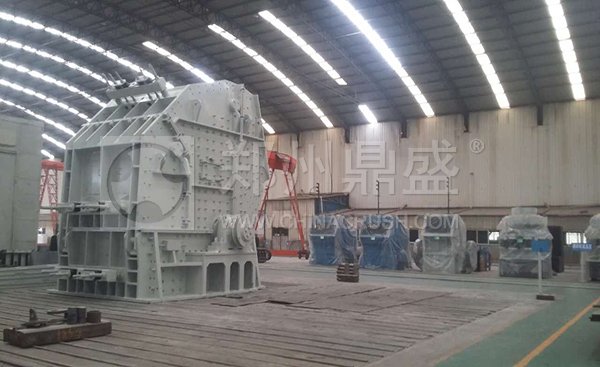

图为郑州鼎盛公司生产的大型石子专用反击破

反击式破碎机工作原理

  反击式破碎机主要有前架体、后架体、下架体、转子部件、转动装置、液压站等六大部件组成。

  反击式破碎机进入工作指令后,电源接通、电动机开始加速旋转,并通过三角皮带带动转子旋转。

  10分钟后,石料通过运输带、进料口进入第一破碎腔,被高速旋转的转子板锤相撞击,按照碰撞理论设计的转子能使小于300mPa的大石料破碎为小块,加之它们碰撞后又反击到反击板的衬板上,以及石料间的相互碰撞,大部分石料应在此腔内粉身碎骨。偶尔一些难以破碎的大石料经第一腔的各种打击后,也出现各种纹理及裂纹,它们在转子的推动下推开第一闸门,进入第二破碎腔,进入第二腔的大小石料在转子的离心力作用下,撞击到第二反击板上,此时,石料的速度较第一腔又增加了ω 倍,使小石料能进一步破碎成更小的石料。当破碎后的石料小于第三反击板的栅孔宽度时,石料即可通过这些栅孔漏出,大于栅孔的石料在第三破碎腔进一步破碎成成料而通过第三闸门排出。

多个反击式破碎机使用现场可供参观考察

  目前,已有一百多台PF反击式破碎机在全国各地投产使用,广泛用在砂石、水泥等领域,PE反击式破碎机和PE颚式破碎机是机制砂生产线的设备。以下是部分PF反击式破碎机使用现场:

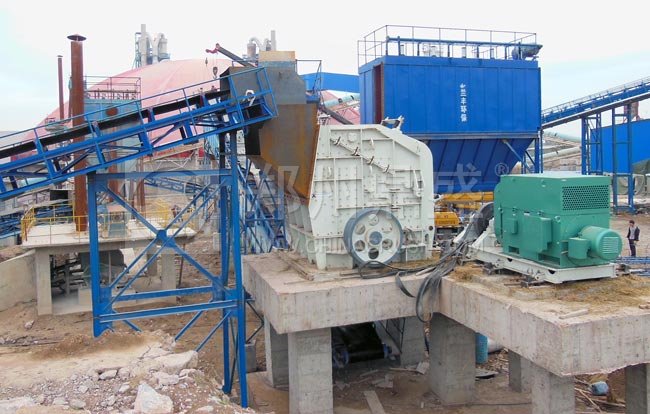

反击式破碎机

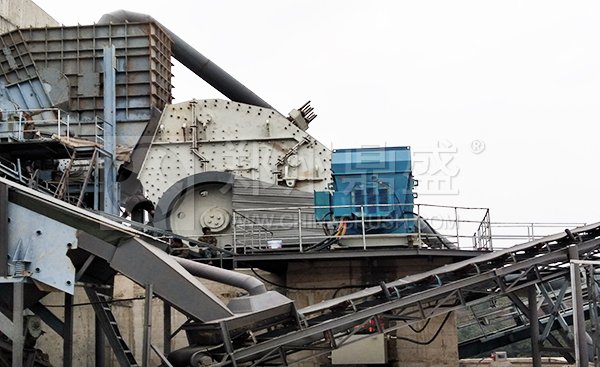

图为大型制砂生产线中使用的PF1315反击式破碎机

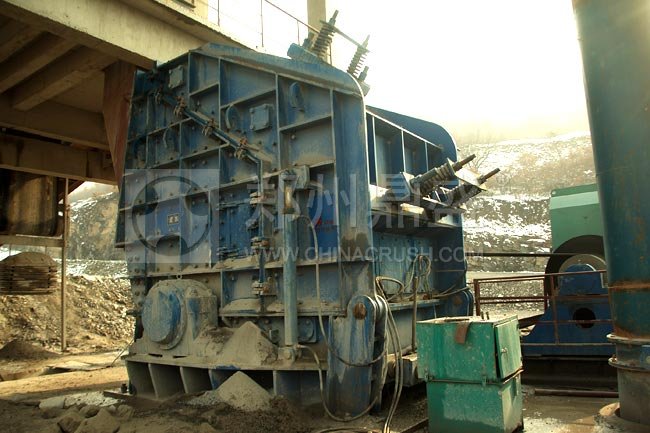

PF反击式破碎机
图为在重庆东方希望水泥使用的PF1520反击式破碎机
制砂生产线
图为在时产2000吨砂石砂生产线中使用的PF3036反击式破碎机
反击破价格

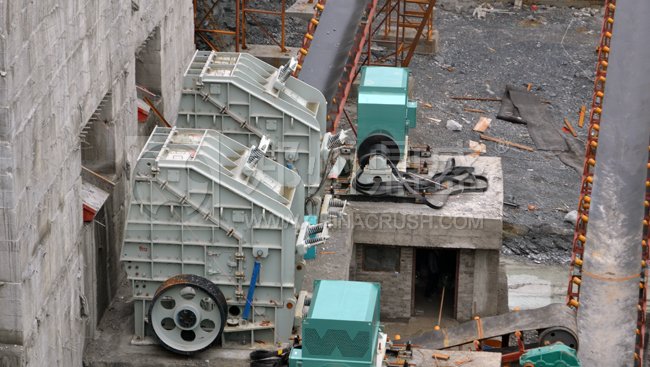

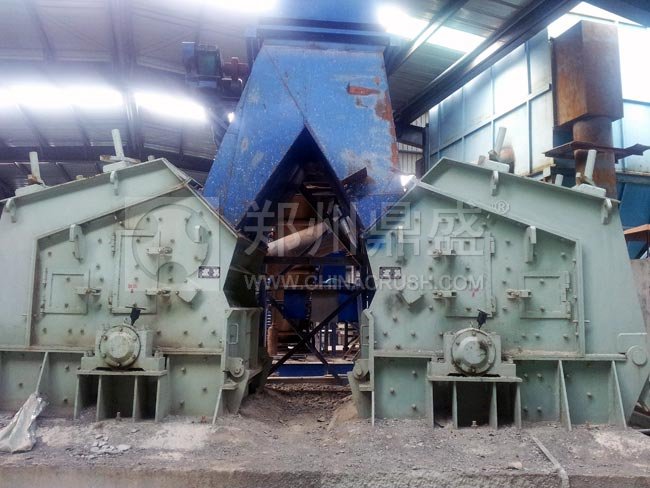

图为在砂石生产线中对装的两台PF1620反击式破碎机
大型单段反击破

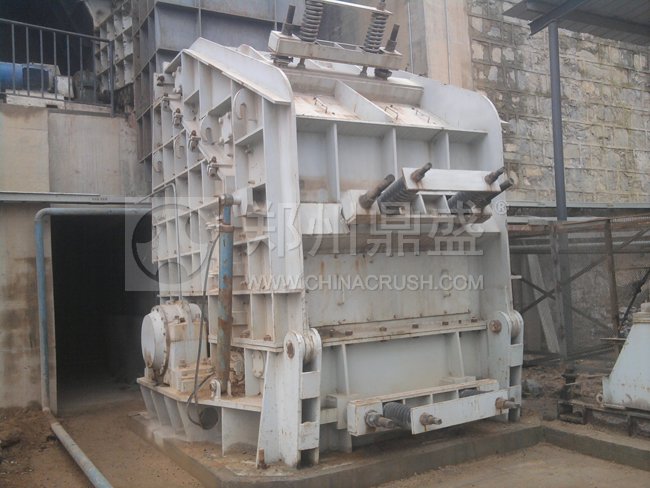

图为在辽宁大型砂石料生产线中使用的PF1820反击式破碎机
石子反击破厂家

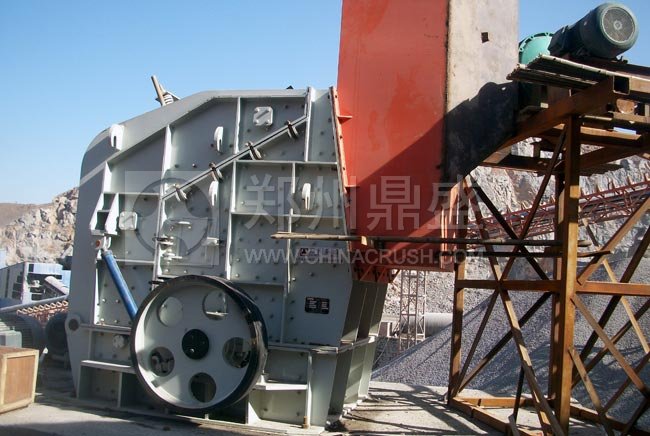

图为在石子生产线产能改造项目中使用的PF反击式破碎机
反击式破碎机安装现场
图为反击式破碎机在时产500吨机制砂生产线安装现场

    相关产品

    • 移动式土石分离机

      移动式土石分离机

      解决泥石分离、土石分离难题,提高资源利用率!...
    • J系列超级细颚破

      J系列超级细颚破

      与常规颚破单点发力不同,J系列超级细颚破肘板采用上拴形式,在运动过程中动颚多点发力,在破碎腔底部增加二次破碎,可以完全取...
    • XS洗砂机

      XS洗砂机

      轮斗式洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选。...
    • YK高效圆振动筛

      YK高效圆振动筛

      圆振动筛是常见也是使用效果好的筛分设备,尤其是在砂石生产线中,该设备可用于对原料中的细小物料进行筛分,也可用于对一级破碎...
    • ZSW振动筛分给料机

      ZSW振动筛分给料机

      振动喂料机广泛用于冶金、选矿、建材、化工、煤炭、磨料等行业的破碎、筛分联合设备中。可用于剔除天然的细料,为下道工序传送和...
    • PCX冲击式破碎机

      PCX冲击式破碎机

      型号规格 进料粒度(MM) 功率(KW) 叶轮转速(R/MIN) 处理量(T/H) 外形尺寸(MM) VSI-700 35 55x2 1200-2000 40-90 4000X2208X2486 V...
    • ZPC重锤式破碎机

      ZPC重锤式破碎机

      重锤式破碎机融合了传统单段锤式破碎机和反击式破碎机的特点,实现一机多用,既可用于一破,也可以用于二破(吃回料),还可以实现...
    • PYS圆锥式破碎机

      PYS圆锥式破碎机

      PYS系列西蒙斯圆锥破是我公司在引进美国西蒙斯圆锥先进技术的基础上,结合我公司多年实践而研制出来的一种高效圆锥破碎机,在生...
    • PF反击式破碎机

      PF反击式破碎机

      本系列产品吸收国内外先进技术后优化设计而成,可处理粒度不大于60-800mm的坚硬岩石,产品粒度80%小于30mm,具有破碎比大、破碎...
    • PE颚式破碎机

      PE颚式破碎机

      PE颚式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维护简便、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公...

    反击式破碎机技术参数

    型号规格 进料口尺寸(mm) 最大进料粒度(mm) 转子尺寸(mm) 处理能力(t/h) 功率(kw) 外形尺寸(mm)
    PF-1007V 400×730 250 Ф1000×700 30~50 55 2400×1560×2660
    PF-1010V 400×1080 300 Ф1000×1050 50~80 55/90 2440×2250×2630
    PF-1210V 400×1080 350 Ф1250×1050 70~120 110 2700×2340×2900
    PF-1214V 400×1430 350 Ф1250×1400 95~145 132/162 2700×2690×2890
    PF-1315V 860×1520 350 Ф1320×1500 150~200 220 3100×3280×2670
    PF-1320V 860×2030 500 Ф1320×1200 200~280 315 3329×3205×3279
    PF-1416V 1052×1652 500 Ф1420×1600 280~350 355 4905×3154×2613
    PF-1520V 2040×1315 700 Ф1512×2000 350~450 400/450 3849×3422×3649
    PF-1620V 2040×1315 700 Ф1612×2000 450~550 500 3949×2520×3426
    PF-1820V 1620×2040 700 Ф1800×2000 550~700 630/710 4471×3250×4008
    PF-2022V 1660×2460 800 Ф2018×2238 800~1000 900 4800×4740×4180
    PF-2024V 1800×2430 1200 Ф2000×2400 800~1100 1120 4800×4740×4180

    更多产品技术参数,您可以致电400-066-1110联系我们了更多详情。
