辊式破碎机的结构特点及说明

发布日期:2021-03-03 13:04 浏览次数:文章来源:郑州鼎盛 作者:朱迪

导读:辊式破碎机主要有给料装置,上、下破碎辊装置,摆动辊装置,破碎辊间隙调节机构,传动部,机架,液压润滑系统和电控系统等部件组成。 (1)、给料装置。同类产品的给料装置都是直接连接料仓,中间没有布料装置,容易造成料偏,严重影响辊子磨损,产生偏载受力

  辊式破碎机主要有给料装置,上、下破碎辊装置,摆动辊装置,破碎辊间隙调节机构,传动部,机架,液压润滑系统和电控系统等部件组成。

  (1)、给料装置。同类产品的给料装置都是直接连接料仓,中间没有布料装置,容易造成料偏,严重影响辊子磨损,产生偏载受力,影响轴寿命。郑州鼎盛公司生产的辊式破碎机通过装在破碎机机体上部的电磁振动给料机均匀给料,通过给料机内部设置的调节翻板或可控硅整流器调节振动来实现对给料量的粗、细调节,从而精确地控制给料。

双齿辊破碎机

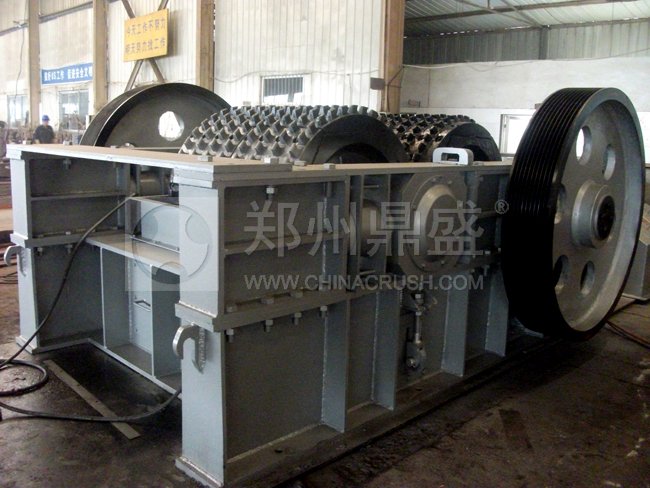

图为郑州鼎盛公司生产的双齿辊破碎机

  (2)、破碎辊装置 破碎机的破碎辊分上辊、下辊装置,摆动辊装置,其中上、下辊子工作时是固定辊,摆动辊为活动辊。根据生产需要,可以在一定范围内对摆动辊进行调节,控制摆动辊同上下辊子间的间隙,同时考虑物料情况,在每个辊子的侧面加装刮刀,减少沾料的现象。

  (3)、破碎辊间隙调节机构 破碎机上设置有方便、精确的调节机构来调整破碎辊的间隙,以保证破碎产品的粒度要求。间隙调整机构同中机架相连接,由电机、液压马达、斜块、螺杆、刻度尺、液压缸、行程控制机构,摆动支架等组成。可以通过电机调节,利用刻度尺可以精确调节辊子之间的间隙。调节机构中还设计了小间隙保证装置既行程控制机构,可以避免两辊子在转动过程中直接接触,对辊子造成损坏。为缩短清理和维护工作时间,利用间隙调整机构的液压缸可以使摆动辊迅速脱开,同时采用电气连锁,避免在摆动辊脱开时设备运转。

  (4)、传动装置和机架 传动装置采用2个普通电机或变频电机驱动,V带传动。机架位焊接机构,各面均有金属盖板或者清洁挡板,使维护清理方便。为防止粉尘黏结及对辊子表面进行清扫,并确保物料在破碎辊中间,在机架上设置有物料导向板及清扫刮板。

  (5)、电控、液压润滑系统 电控系统采用PLC控制,可实现破碎机启动及停车、破碎辊速度检测、破碎机给料机控制、设备电气联锁、运行情况检测和报警,便于中控室远距离控制,液压系统主要是用于检修,调节破碎辊间隙。
