颚式破碎机，简称颚破，其中有典型的PE新型颚破，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料，是初级破碎设备。

　　该系列破碎机破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被压碎或碾、搓达到破碎目的;当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此已破碎物料从破碎腔下口排出，随着电动机连续转动而破碎机动颚作周期性的压碎和排泄物料，实现批量生产。

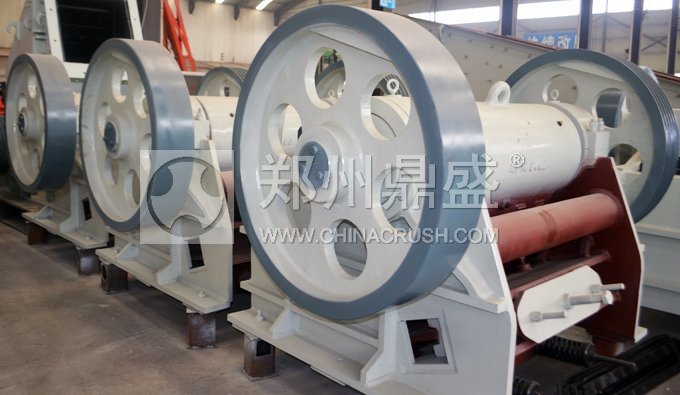

图为郑州鼎盛公司生产的深腔颚破

　　1.颚式破碎机动颚总成

　　颚式破碎机动颚总成由安装在两边的主轴承支承。当动颚皮带轮转动时带动主轴转动。主轴是中心转动部位是偏心的有两条中心线。当主轴沿主中心线转动时，偏心中心线带动动颚作前后及上面的复合运动。当动颚与定颚之间的矩离小时完成破碎工作，当动颚与定颚矩离大时完成排料工作。

　　颚式破碎机动颚由主轴、支承轴承、动颚轴承、动颚体、动颚板、皮带轮、惯性轮等组成。动颚总成是颚破破碎物料的部件，它要有良好的强度和刚度。动颚板要有良好的耐磨性。支承轴承和动颚体轴承部位要有良好的密封性。由于支承轴承和动颚体轴承在颚破的内部安装，极易进入灰尘。如果密封不好进入灰尘，会大大的降低轴承的使用寿命。

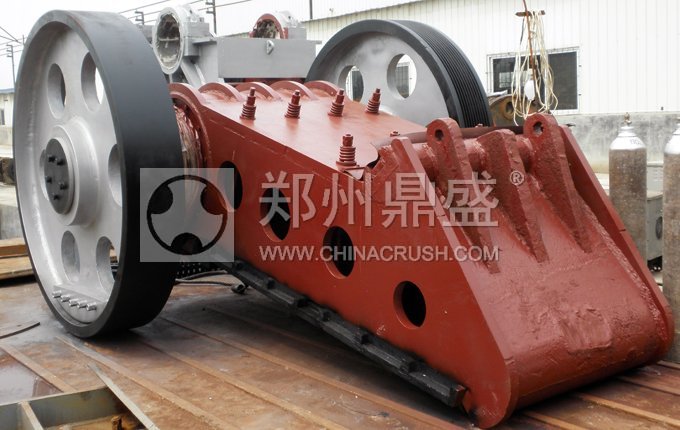

图为颚式破碎机动颚总成

　　2.颚式破碎机壳体

　　颚式破碎机壳体是支承动颚总承和定颚板的部件。壳体是一个完整的焊接组件或整体的铸钢件，它要有足够的强度和刚度，以保证整机的运转平稳可靠。壳体是颚破的主要支承部件。由于颚破工作时的振动大。所以壳体必需要有足够的强度和刚度。如果壳体的强度不够颚破在运转的过程中就会发生变形的现象。影响破碎机的工作。

　　3.颚式破碎机驱动系统

　　颚式破碎机主机产生的动能，通过电机皮带轮由三角带传递给破碎机的大皮带轮。大皮带轮带动整个转子做圆周运动。从而达到连续运转破碎的目的。

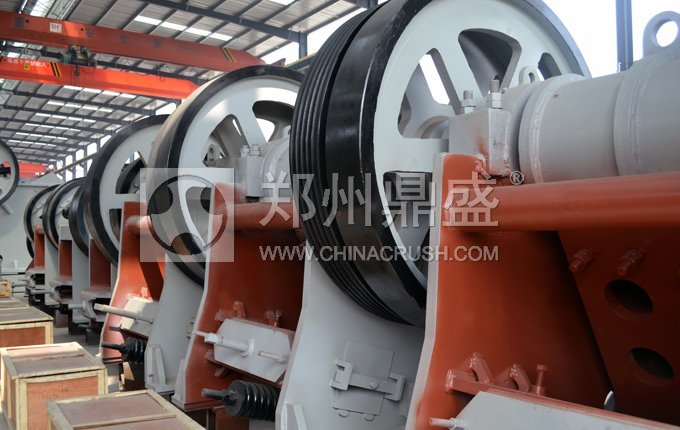

图为郑州鼎盛公司生产的大型颚式破碎机

　　颚式碎石机驱动系统由电机皮带轮、传动皮带、大皮带轮组成。驱动系统的功能是把主电机的动能传递给破碎机。大小皮带轮要用优质的铸铁件生产，以保证长时间的使用而不会变形。在结构上要保证小皮带轮有尽可能大的包角。这样小皮带轮传动效率才能更高。如果驱动系统的大小皮带轮材质不好，就会造成三角带槽的变形而产生传动带脱落的现象，造成破碎机的停机。

　　4.颚式破碎机耐磨件系统

图为郑州鼎盛公司生产的PE鄂式破碎机

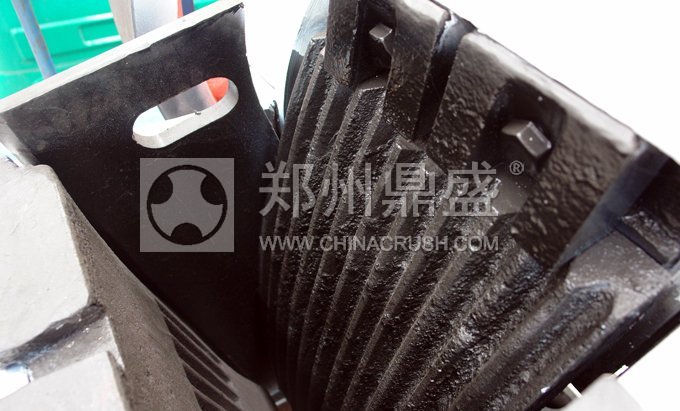

　　颚破的动颚板安装在动颚体上，静颚板安装在壳体上。动颚板随着动颚体的复合运动与静颚板的间矩作由大变小然后由小变大的变化，从而完成破碎和排料的作业。

　　鄂破的耐磨件由动颚板和静颚板组成。颚破是靠动颚板和静颚板的互相挤压而完成破碎作业的。在破碎的过程中动颚板和静颚板同时承受来自物料的正向压力和切向的摩擦力。这就要求动颚板既要有足够的表面硬度也要有足够的内部韧性。如果动、静颚板的表面硬度太小就会很快失效，如果内部的韧性太小就会发生断裂的现象。
