单段锤式破碎机主要由破碎机转子、破碎机壳体、破碎板、排料篦子、排铁门和驱动部分等组成。

　　1　破碎机转子。转子是破碎机的核心部件，它由锤盘、端盘、隔环、锤头、锤轴、方截面主轴、皮带轮、轴承和轴承座等组成。转子主轴采用优质合金钢为材料，并锻造成正方形以满足破碎大物料和传递大扭矩的需要。盘体和隔环相间套在主轴上，由弹簧销贯通紧固。双列向心滚子轴承能够承受很大的冲击载荷和大跨度安装。皮带轮安装于轴端，锤头悬挂于锤盘之间，是全回转型的，当锤头遇到大块矿石不能一击而碎时，它能完全退避到锤盘之中，并确保转子运转平稳。锤头由锰铬合金钢铸成，具有高耐磨性和抗冲击能力，当它的一边磨损之后，可以换边使用。锤盘边缘堆焊耐磨合金材料，锤头可根据矿石的物理性能和所需出料粒度进行不同的排列。

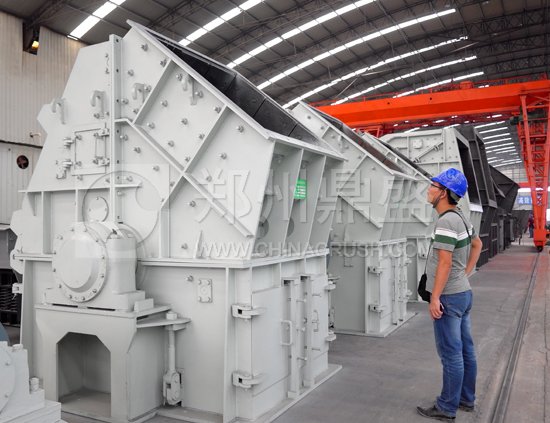

图为郑州鼎盛公司成品库内的单段锤式破碎机

　　2　壳体。壳体由下壳体、带进料口的上壳体(I)及上壳体(II)组成(见图14)，下壳体前后墙板上开有检修门，供抽取排料篦子和排铁门之用。凡与矿石接触的内表面均有衬板保护以免磨损。上壳体(II)与下壳体铰接，只需卸下它与相关件的结构螺栓，就可使之开启露出转子，以便更换衬板、锤头或取出转子，上壳体(II)正面有观察门，用于检查和紧固破碎板的连接螺栓。

　　3　破碎板。破碎板位于转子的正前方，水平中心线以上，它的上端铰接于上壳体上，下端用调节螺杆固定。破碎板与转子工作圆之间的间隙尺寸影响着进入排料带的物料粒度，通常这里的间隙要保持与排料尺寸大致相等，齿状破碎板由高锰钢铸造。

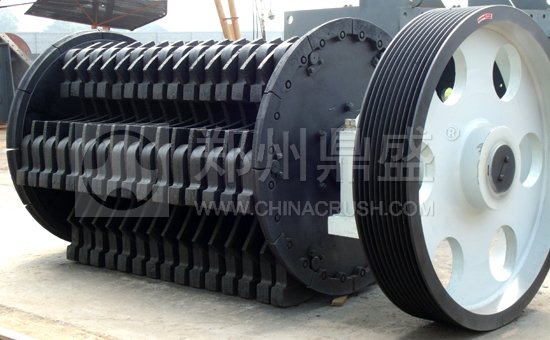

图为郑州鼎盛公司生产的锤式破碎机转子总成

　　4　排料篦子。排料篦子安装与转子紧底下，其包围角度为135o，它和转子工作圆之间的间隙可进行调节，在进料处此间隙不宜大于排料粒度的1.2 倍，其中部和尾部应减少到与进料尺寸相当。排料篦子由几块铸造高锰钢篦板组成，按圆周向排列的篦条间隙通过面积大，因此易卸掉念湿的物料。

　　5　排铁门。排铁门铰接于下壳体上，并位于排料篦子的后方，当排料篦子需要调节时，它可做相应的调整，当有异物进入时，它可在离心力作用下被挤开并将异物立刻排出，继后在重锤作用下自动闭合，从而防止为破碎物料的泄漏。当允许的排料粒度较大时，可以不装排铁门。

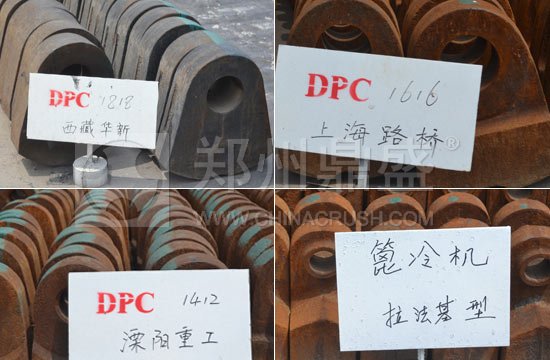

图为郑州鼎盛公司为客户定做加工的破碎机锤头

　　如果您想了解更多单段锤式破碎机产量、电机功率、价格等详情，请致电：0371-53738676。另：郑州鼎盛公司还提供各种型号锤式破碎机锤头定做业务，常规型号破碎机锤头现货供应，部分型号锤破锤头可根据图纸或样品尺寸定做加工。
