高锰钢是鄂式破碎机鄂板的传统材质,曾一度风靡耐磨材料行业。但在今天，如果你还在用高锰钢鄂板，那只能说你也太out了!继高锰钢鄂板之后的新型复合鄂板、"满天星"鄂板已相继问世，无论是从加工工艺，还是从使用寿命来比较，高锰钢鄂板已远远落后于两者。为何小编可以这么笃定的说呢?且听小编细细讲解

　　新型复合鄂板采用郑州鼎盛与西安交通大学耐磨铸造研究所新研发的高性能新型复合材料铸造而成，比普通颚板寿命提高3倍以上，打破了一直以来新材料耐磨铸件只比高锰钢材质铸件使用寿命只能提高1.5倍的记录。在2012年12月22日举行的“大型复合颚板关键技术的研究与开发”专家鉴定会上通过了专家的一致认可。听起来很不错，是不是?亲，更牛气的还在后边呢，那就是鼎盛新产品“满天星”鄂板。

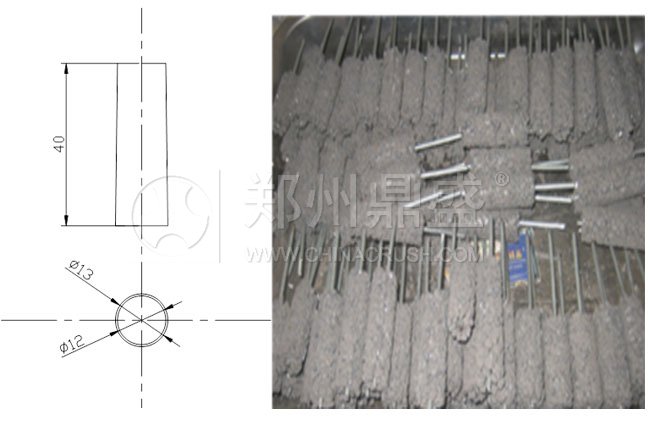

　　“满天星”鄂板是鼎盛运用第三代耐磨材料满天星加工而成，主要通过在高锰钢基体上镶铸密集的陶瓷颗粒来提高其耐磨性，无论是在加工工艺还是在使用寿命上都更胜一筹。首先，带大家了解一下“满天星”鄂板的镶嵌工艺，也就是陶瓷颗粒预置体的镶嵌。陶瓷棒形貌设计为锥棒状，其大头朝向颚板内部，小头端面与颚板的齿部端面平齐，使之不易脱落 ，尺寸如图。

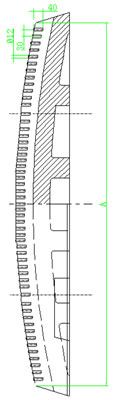

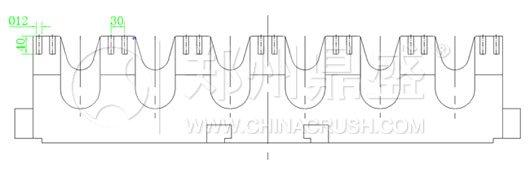

　　陶瓷颗粒预置体两列并行排列在齿部表面，每两个陶瓷颗粒预置体中心间距30mm，陶瓷颗粒预置体与齿部高锰钢基体两者体积比大约0.5～1.5∶10，如图。

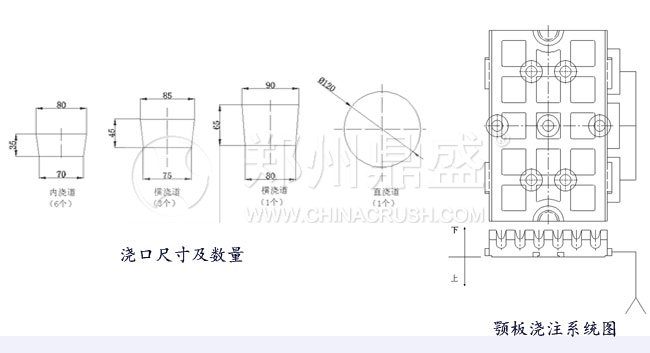

　　然后，带大家看下“满天星”鄂板的铸造工艺。为保证颚板质量，铸件全部置于下砂箱，因此颚齿面置于下方，通过上方金属液的静压力作用下凝固得到补缩，组织致密，保证颚齿部位无铸造缺陷。采用顶注式开放式浇注系统，有利于铸件自下而上的顺序凝固和冒口的补缩，钢液进入型腔时流速较小，充型平稳。浇注系统及浇注系统各尺寸及数量如图。

　　除了镶铸工艺、铸造工艺外，“满天星”鄂板的造型工艺、浇筑工艺、热处理工艺更是优良，在此就不一一赘述。新型复合鄂板与普通高锰钢鄂板相比，寿命尚可提高3倍，”满天星“鄂板更是不在话下。且"满天星"鄂板还具备成本低、节能减排、保护环境的优势，符合耐磨材料行业发展的大趋势。有了如此优质的产品，自然要摒弃传统高锰钢鄂板了！您说呢？
