转子离心式立轴制砂机产品介绍

　　转子离心式立轴制砂机(R系列)是一款配有立轴的高性能破碎机，该制砂机是郑州鼎盛公司与德国公司合作的新型制砂机，主要用于物料破碎和立方体整形，生产能力根据型号从 30 至 400 t/h 而各异。它适用于破碎所有类型的矿物质，也适用于破碎高硬度物料。

　　该转子离心式立轴制砂机的双腔式转子让制砂机制砂率高达60%，解决了小颗粒粉碎问题，这是冲击式破碎机所无法实现的，而且电耗低、磨损也低。此外，快速更换系统可以大大减少易损件更换时间，也利于保修。与单段鄂式破碎机搭配使用，制砂效果更是显著。

　　值得一提的是，目前，郑州鼎盛公司正推出新品优惠活动，从即日起至2013年9月30日，凡是购买新品，均享受9折优惠!具体优惠如下：1. 所有新产品，在原价基础上享受9折优惠;2. 一次性订货新一代颚式破碎机+R系列制砂机的客户，可享受8.5折优惠;3. 活动期间签单生效，并赠送随机配件一套。

　　R系列德国制砂机采用的石打石破碎原理将磨损降至非常小程度。在运行过程中，物料中的每个颗粒在双腔式转子中高速旋转，然后甩向固定的反击板。反击板可由环形衬板或由砂床组成。 通过转子和壳体的宽大尺寸设计在很大程度上避免了堵塞。 选择合适的转速可在很大程度上影响并优化破碎效果。

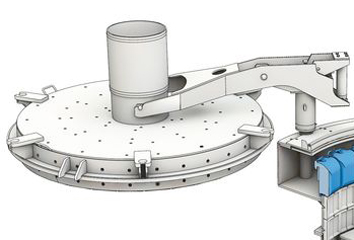

图为转子离心式立轴制沙机快速更换系统，易于更换耐磨件和便于维修

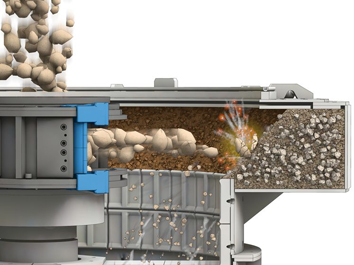

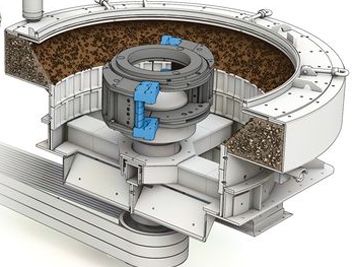

图为转子离心式立轴制沙机制砂过程演示图，该产品双转子腔型设计让制砂率高达60%

　　因此，转子离心式立轴制砂机也适用于破碎高磨蚀性物料(例如：砂砾石)或适用于用高磨损矿物质制备碎石砂。即使在严重磨损的情况下也不会影响级配曲线。由于每个物料颗粒均受到外力作用，除破碎外，还可在石料制备方面产生其他优越效果： 1、改善粗骨料颗粒形状(立方体、破碎表面)，2、选择性破碎复合矿物质。

　　迄今，已有数千台德国进口的转子离心式制砂机被用在国内外业主的制砂生产线中，如石灰岩制砂、玄武岩碎石、圆卵石制砂、砂岩和斑岩制砂、建筑垃圾的回收利用等且效果显著，各方面指标均优于巴马克制砂机和VSI立轴制砂机。

“冠军”系列模块化金牌制砂组合——R系列德国制砂机与新一代颚破的"黄金搭档"经济效益分析

　　为此，郑州鼎盛公司推出了“冠军”系列模块化金牌制砂组合——R系列德国转子离心式立轴制砂机与新一代颚破的"黄金搭档"，其中，新一代鄂破是郑州鼎盛公司生产的单段鄂破，又称“砂粉破碎机”，可直接将大块物料一次性破碎成所需尺寸成品，一破顶二破，相当于传统鄂破+圆锥破。该组合被用在制砂生产线中，经济效益显著优于冲击式制砂机+鄂式破碎机的常规配置。

　　案例一鹅卵石制砂生产线：物料：鹅卵石 时产：150吨

　　A.常规选型： PE750*1060鄂式破碎机+PYS1300圆锥式破碎机+PCX1280冲击式制砂机(2台)

　　B.新型方案：SP220单段鄂破+R1200德国转子离心式立轴制砂机

　　1)选型原理对比

　　A方案，冲击是制砂机处理量大，但是制砂效率低，实际生产中制砂效率仅为20-30%，所以两台制砂机的产量多为90-100t/h，另外西蒙斯圆锥破PYS1300，制砂效率也非常低，调整到良好状态仅能达到20%左右，出砂量在50t/h，这样算来整条线的出砂量勉强达到150t/h。

　　B方案：选择单段鄂破SP2200，因起破碎比大，出料小，出砂率达到30%，价格稍高一些，R1200德国转子离心式立轴制砂机进料大可以达到80-100mm，制砂效率非常高，产量至少可以达到100t/h左右，而且双腔式转子设计让磨损非常小，整条线的实际产量可以达到160t/h以上，完全可以满足产量要求。

图为经德国R系列转子离心式立轴制沙机生产的石子

　　2)投资费用对比

方案	设备配置	主机设备总功率 （kw）	皮带机数量 （主机连接）	功耗（kw/t）	产量（t/h）
A	PE750*1060+PYS1300+PCX1280(2台)	910kw	4条	约6kw/t	150t/h
B	SP220单段鄂破+R1200立轴制砂机	620kw	1条	约3.8kw/t	至少160t/h

　　通过上述对比分析，方案二的差异化优势如下：

　　(1)方案B主破碎设备只有2台，工艺简单，维护操作方便，并且节省皮带机除尘器等辅助设备，并且安装费用，土建费用，工程用地都相对节约；

　　(2)总功率：方案B总功率明显低于方案A，耗电量也低很多；

　　(3)后期投资，由于方案B设备数量较少，耐磨件的消耗量也会明显减少，所以后期的投入费用将大大降低；

　　总结：由此可见，方案B更可以满足客户，为客户节约成本并且可以更好地满足其生产需要。

转子离心式立轴制砂机应用领域

　　这款德国转子离心式制砂机还被用在郑州鼎盛公司自主研发的S系列先进干式制砂系统中，该制砂模块可将业主附近价格低的石料加工成优质的机制砂，变废为宝，创收增效，而且德国制砂机生产出来的颗粒形状为立方多棱体，级配稳定，咬合性好，有效提高混凝土强度，为混凝土搅拌站或砂石厂带来新的经济效益。此外，该转子离心式立轴制砂机还被广泛用于以下领域：

　　1、R系列转子离心式立轴制砂机的传统应用领域是破碎石料和精加工骨料(例如：使其呈立方体)。该机器运行时可选配砂床或环形衬板作为挡板，可用于破碎所有类型的石料(直径可达 150 mm)。由于积累了多年的经验，破碎机结构设计非常坚固，同时进行了优化，使磨损费用降低。

　　2、在回收领域，转子离心式立轴制砂机也同样可在多种颇具吸引力的应用场合大显身手。 由于有利的磨损特性，破碎机适用于破碎所有的高磨蚀性物料(例如：砖、玻璃)。 破碎玻璃或砖时，最终产品的立方体形状也可能是该破碎机的另一大主要优点。

　　3、由于转子离心式立轴制砂机由于具备选择性破碎作用，也非常适用于加工处理各种矿渣。 金属附着物在很大程度上被从矿渣中分离出来，而同时不会完全损坏矿渣制粒。

　　4、在制备沥青铣刨料时选择性破碎也证明了转子离心式立轴制砂机的优势。碎石在很大程度上从沥青混合料中被分离出来，而不损坏粒径。通过后续筛选过程，获得可再利用的碎石以及同样可再利用的砂石沥青混合物。

转子离心式立轴制砂机性能特点

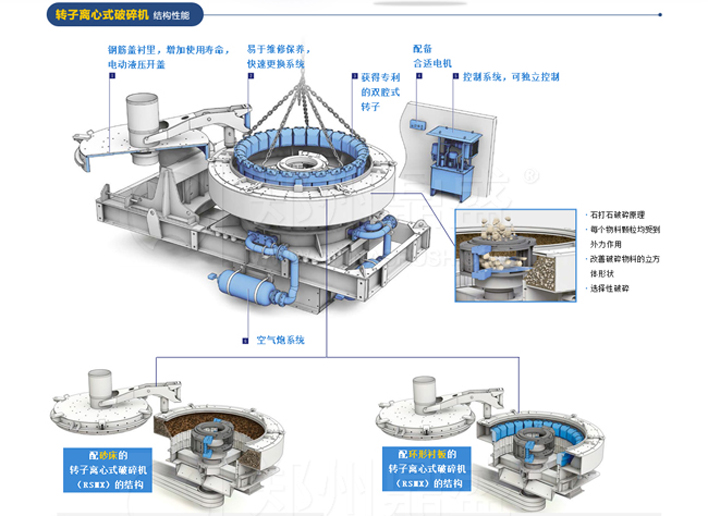

　　郑州鼎盛公司可使用R系列转子离心式立轴制砂机随时对客户专用物料进行工业化破碎实验，以便针对即便苛刻的要求找到合适的解决方案。如下图所示，该破碎机具有以下几方面的特点：

　　1、德国进口转子离心式立轴制砂机。适用于所有类型的物料的破碎和整形：从软质物料到硬质物料，无论是低磨耗材质还是高磨耗材质。

　　2、是双腔式转子。拥有超过30年的丰富经验，堪称立轴破碎机(转子破碎机或VSI)领域的专家。双腔式转子是该类机型发展过程中的一个里程碑。该转子甚至可用于破碎特高硬度和特高磨耗的物料。

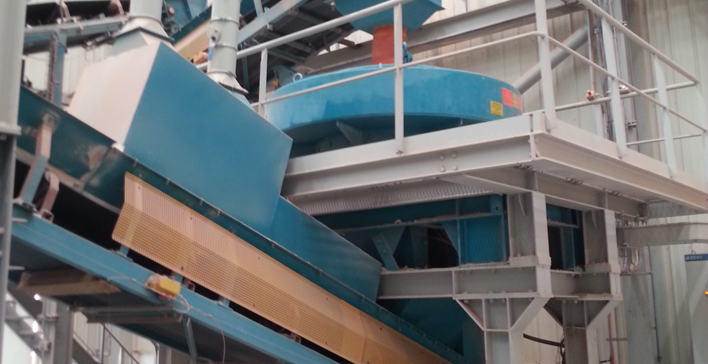

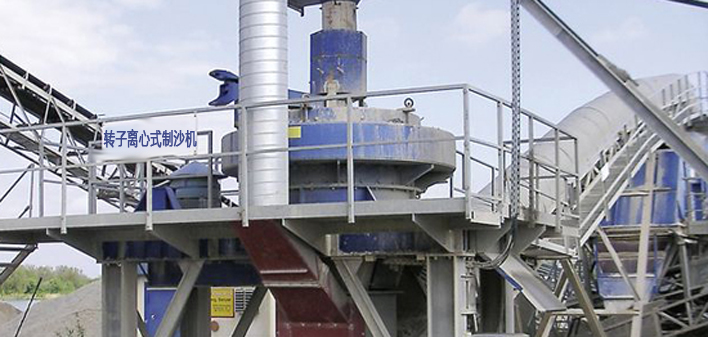

图为德国的VSI R0922转子离心式制沙机在客户生产现场

　　3、立方体成型。进料的每个颗粒在转子中利用离心力高速旋转，然后对准抛甩到破碎衬板上，其系统特性能杜绝物料破碎时产生随机效应。由此获得立方体化程度极高的最终产品。

　　4、剥离式破碎。通过有针对性地对每个物料颗粒进行冲击破碎，强度较低成分的物料比强度较高的物料更容易被破碎。这样便可以有目的地的去处掉易被破碎部分的物料，从而显著提高产品的质量。对于由不同强度成分组成的原矿和工业矿产品可以通过剥离破碎得到大产量的最终产品。

　　5、磨损部件。机器设备的所有受力部分均采用易于更换的耐磨件进行保护，这些磨损件采用特殊铸钢，优化设计。无需进行耐磨堆焊处理或预备备用转子。

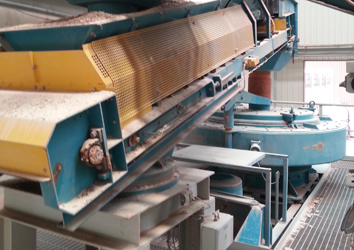

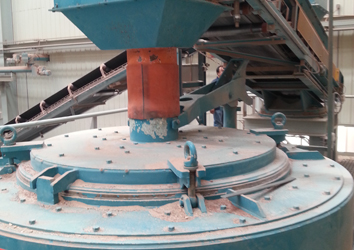

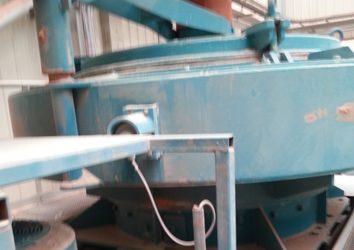

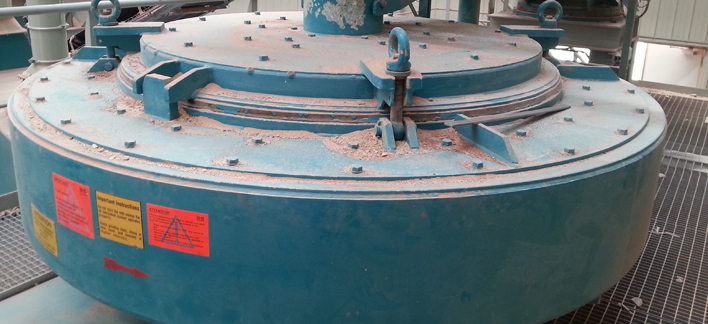

图为上海客户从郑州鼎盛公司购买的德国转子离心式制沙机生产现场

　　6、快速联接型设计。转子离心式立轴制砂机的机体和驱动装置已整体安装在机座上。大型机盖采用液压升降装置开启并可旋转360度，以便于更换耐磨部件。

　　7、润滑装置。转子离心式立轴制砂机安装有带集成监控的循环油润滑装置。以确保设备运行的安全性，降低设备的维护费用。

　　8、振动感应装置。安装在底座和机体之间的橡胶弹性元件能吸收运行中产生的振动，并消除其对支撑结构的影响。当设备在运行中产生大幅振动时，振动传感器将自动停机。
